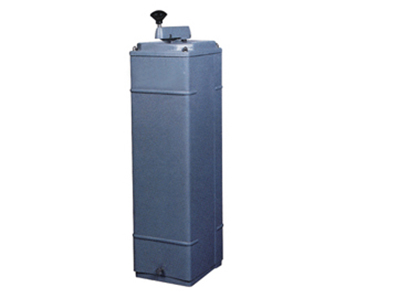

KTJ15系列凸轮控制器
一、适用范围
适用于交流50Hz、额定工作电压至380V，额定电流至63A的主回路中，以用于改变三相异步式电动机定子电路的接法或转子回路的电阻值，来控制电动机的起动、调速、制动和换向。

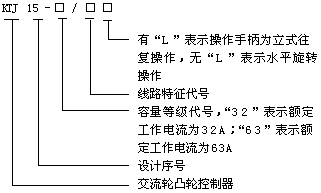

二、型号及其含义
三、结构特性
由操作机构、凸轮和触头系列及壳体三总分组成。操纵手柄带有零位自锁装置。机械传动部分位于箱体上部。立式操作手柄经伞齿轮传动凸轮轴，水平操作手柄则直接传动轮轴，使触头组按规定程序分合，由定位螺钉装入棘轮上不同位置的定位孔，即决定操纵手柄的档位数，左右各有发范围，可任意选择，定位棘轮弹簧力可调，在分档清楚的前提下，通过调整棘轮弹簧力使手柄操作力在许可范围内。采用转动式双断点触头，32A、63A触头安装尺寸相同。凸轮为插入式，可便于变换触头分合程序。机座为压铸铝件。前后罩可方便地拆下，便于安装、配线、维修。
四、主要技术参数及安装尺寸与接线原理图
4.1 GB1497-85、JB4013.1-85、JB/DQ4314-88标准 4.2 产品主要技术性能(见表)
4.3 手柄操作力不大于40N 4.4 辅助触头额定工作电流2.6A，AC-11电寿命60万次 4.5 电气原理图(见各图)
